产品简介

LY-CPL20-TA是国内首台全智能裁切敷设机,可实现双轴自动切换、头尾自动熔接、自动纠偏、静电消除、自动冲孔、自动敷设、视觉检测实现自动反馈,是实现高精度的全智能自动化设备。



产品特性

       适用常规组件、半片、双玻组件以及特制超大组件的生产;

l 兼容各家自动流水线工作

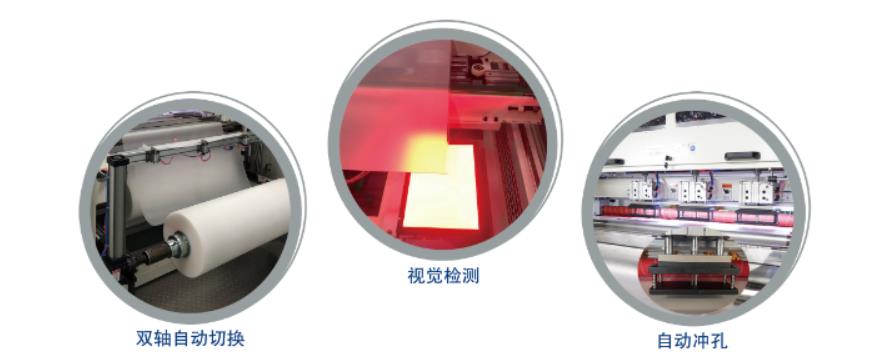

l 该设备实现双轴自动切换、头尾自动熔接、自动纠偏、静电消除、自动冲孔、自动敷设、视觉检测实现自动反馈,实现产线不停机生产






优势介绍: 1.上料机构:采购气胀轴穿料,上料气缸自动提料,自动锁紧,缺料预报警及自动纠偏系统。

                    2.放料机构:采用电机恒张力控制放料;

                    3.接料机构:气动夹子接料、具备材料识别功能,无料时自动停机;

                    4.裁切机构:采用新型滚刀裁切,切口平滑无毛刺;

                    5.静电处理:采用压缩空气携带负离子消除材料静电;

                    6.安全防护:(1)上料区域采用安全门联锁保护以及标识警示。

                                        (2)配有急停按钮,裁切及收料区域配置光幕保护系统。

                                        (3)PLC程序配有防呆功能,规范操作,减少误操作带来的风险。

                   7.操作界面:采用HMI人机界面,设置直观,操作便捷;

                   8.软件端口:开放

                   9.视觉检测:敷设后视觉检测实现自动反馈。



技术参数

项 目 规 格
型号 LY-CPL20-TA
电源 220V/AC
功率 3000W
外形尺寸 L4500×W1950×H1800mm
设备重量 3000KG
精度误差 ±2mm
生产效率 20s
材料兼容 EVA、背板等光伏主流材料
